行程开关的秘密

责任编辑:人气:0发表时间:2023-04-10 【

行程开关。
行程开关又称限位开关、位置开关或终点开关。将机械位移信号转换成电信号,功能与控制按钮相同。
触点动作依靠生产设备运动部件的机械位移与行程开关碰撞,使触点动作完成电路连接或断开控制。

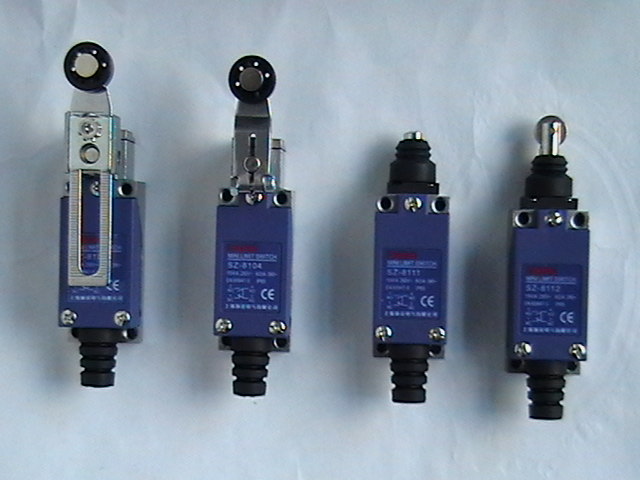

下面是滚轮行程开关:
行程开关由滚轮、杠杆、复位弹簧、触点、微动开关、旋转轴、碰撞块和凸轮组成。
上图打开盖板后,有两对触点一开一闭:NO代表常开触点,NC代表常闭触点。
工作原理:
当安装在运动机械上的挡铁压在行程开关的滚轮上时,行程开关的杠杆与旋转轴和凸轮一起旋转,推动冲击块压入,断开常闭触头,关闭常开头,切换电路;当滚轮上的挡铁移动时,复位弹簧将行程开关恢复到原来的位置。
上面的行程开关是单轮的,可以自动复位。行程开关滚轮的压入角度为90°和180°,可根据需要选择。
行程开关注意事项:
1.定期清洁行程开关的油污和灰尘,清洁触点;
经常检查行程开关动作是否灵活可靠,螺钉是否松动;
滚轮易磨损,应根据情况更换,以免接触不良,达不到行程控制和限制的目的。
微动开关。
微动开关也是行程开关的一种,是将机械信号转换成电信号的主要电器,体积小,动作灵敏,行程小。
如下图所示。
Com是公共端,NO是常开点,NC是常闭点。
工作流程:
当外力伸出外部传动杆时,弹簧片变形,储存能量,产生位移,达到预定的临界点时,接通或切断电路。
外力消除后,弹簧片反向位移通过另一个临界点时,触点在弹簧片的作用下自动复位。
注意:由于微动开关行程较小,安装时必须注意,防止位置不足,压坏微动开关。经常检查微动开关的动作是否灵敏可靠。
